У нас появился новый вращающийся стол для съемки 3D фото на 360 градусов и видео

Навигация по проекту

PhotoPizza D250 Wood WiFi




Характеристики:

  • WiFi - управление через web-приложение, работает в WINDOWS, Mac OS, ANDROID, IPHONE. Приложение запускается в браузере и по этому работает на любом устройстве с браузером.

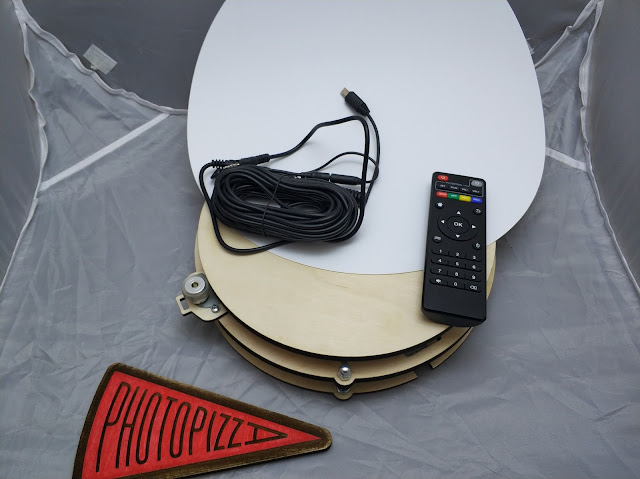

  • Управление с помощью ИК пульта.
  • Синхронизация с фотоаппаратом через провод
  • Есть разъем для подключения лазера, который проецирует линию для центрирования объектов.
  • Питание 5 Вольт от разъема micro USB
  • Диаметр - 250 мм (можно установить сверху диск большего диаметра)
  • Грузоподъемность - 10 кг
  • Материал - фанера толщиной 10 мм

Режимы съемки:

  • Съемка с остановкой - время остановки настраивается, на один оборот можно установить от 1 до 10000 кадров
  • Без остановки - каждый кадр фотографируется без остановки вращения, используется при ярком освещении для ускорения процесса съемки
  • Бесконечное вращение - используется для видеосъемки или 3D-сканирования
  • Поворот на 90 градусов - используется для выравнивания объекта.

Помимо управления с помощью ИК пульта поворотной платформой можно управлять через Web-приложение:







Двухканальное реле управляет лазером и затвором фотоаппарата

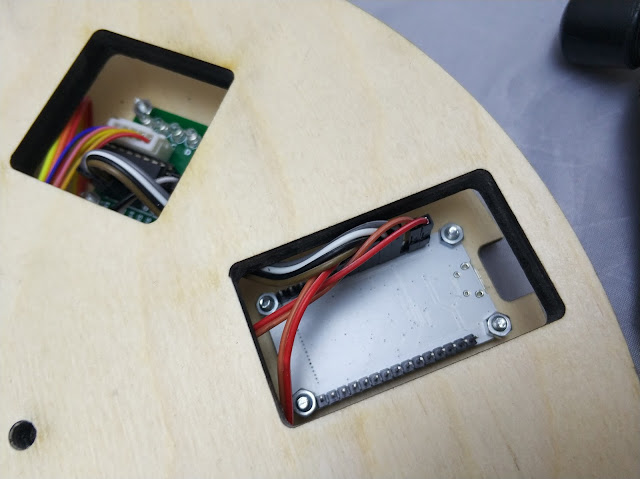

В поворотном столике используется контроллер ESP32 Espruino, имеет двухъядерный процессор и WiFi на борту



Драйвер шагового двигателя



Подключение к поворотной платформе фотоаппарата для синхронизации и лазера для центрирования объектов






Лазер для центрирования объектов


Лазер можно установить на Горячий башмак или штатив.

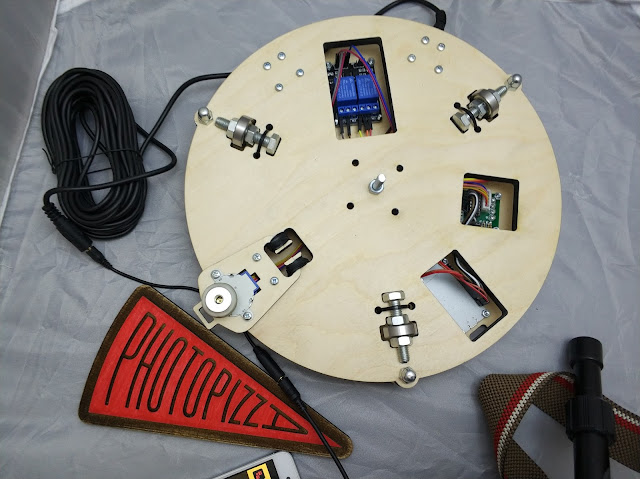

Обзор конструкции поворотной платформы

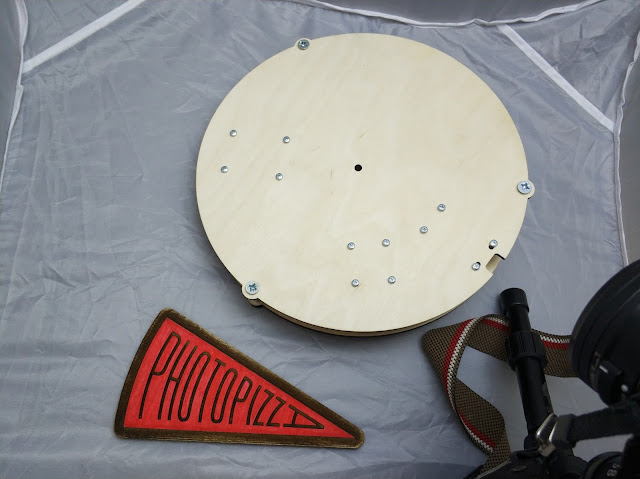

Вид снизу






Готовим чертежи, прошивку и инструкции к публикации
