Новый блок управления для наших поворотных столов (фото на 360 градусов, видео и 3D-сканирование)


Навигация по проекту






Всем привет!

Я долго не публиковал инструкции по сборке, и прошивки — я тестировал, программировал и чертил :)

Появился новый бюджетный контроллер ESP32 с впечатляющими характеристиками:


Память, ЦПУ в ESP 32

  • Двухъядерный 32-битный микропроцессор Xtensa LX6 160-240МГц
  • ОЗУ — 520Кб
  • ПЗУ — 448Кб
  • Дополнительно RTC таймер с 16Кб ОЗУ
  • Внешняя флэш память 4Мб
  • Питание 2.2 — 3.6В

Тут в первую очередь порадовал большой объем памяти!
Прошивка с поддержкой WiFI в iskra.js уже не вмещалась.

WiFi, Bluetooth

  • WiFi 802.11n 2.4Гц с максимальной скоростью 150Мбит/сек
  • WPA)/WPA2/WPA2-Enterprise/Wi-Fi Protected Setup (WPS
  • Bluetooth v4.2 BR/EDR and BLE
  • Это просто подарок — иметь на борту WiFi и Bluetooth за такие деньги!

Периферия

  • 12- битный АЦП на 18 портах
  • 8-битный ЦАП на 2 портах
  • 10-портов в режиме сенсорных кнопок
  • Встроенный температурный датчик
  • 4 x SPI
  • 2 x IS1
  • 2 x I2C
  • 3 x UART
  • 1 host (SD/eMMC/SDIO)
  • 1 slave (SDIO/SPI)
  • Ethernet MAC interface with dedicated DMA and IEEE 1588 support
  • CAN 2.0
  • IR (TX/RX)
  • Motor PWM
  • LED PWM up to 16 channels
  • Hall sensor
  • Ultra-low-noise analog pre-amplifier

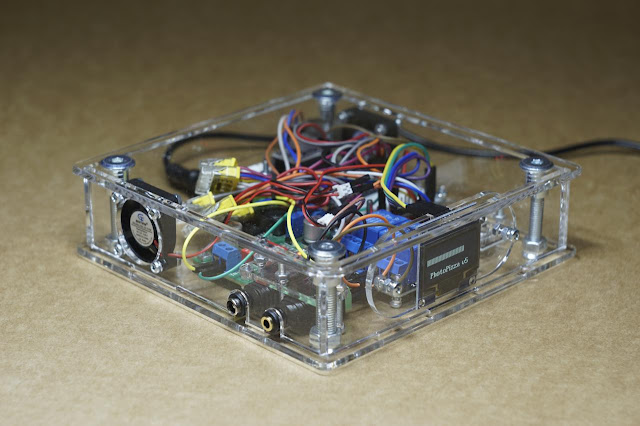

Теперь про новый блок управления


Поддержка от одного до двух двигателей

  • Использование двух платформ для синхронного вращения, одна из них может быть подвешена для крепления элементов фотографируемых объектов.
  • Двухосевая съёмка (скоро будут проекты устройств для такого типа съемки)
  • Усиление мощности одной платформы (Использование двух двигателей на одной платформе
Если вам все это не нужно, устанавливаем один драйвер шагового двигателя

Активное охлаждение





Я решил добавить активное охлаждение, чтобы избежать перегрева при длительном использовании или жарких помещениях. Дополнительно у драйвера шагового двигателя есть встроенная защита от перегрева.




Теперь предусмотрена установка одного или двух кулеров, это зависит от количества используемых двигателей.

Подключение фотоаппарата и лазера




Теперь у нас на борту установлено двухканальное реле.
Один канал, как и раньше, управляет затвором фотоаппарата. Второй включает и выключает в нужный момент лазер для центрирования объектов, чтобы он не попадал в кадр в процессе съёмки.
При необходимости к одному разъёму можно подключить несколько лазеров.
Также к этому реле можно подключить диодное освещение, чтобы оно включалось во время съёмки и выключалось после её завершения.

Новый принцип крепления разъемов и новый разъем для подключения 3.5 jack




Каждый станок для лазерной резки настроен по-разному и отверстия у всех получались сильно большими или, наоборот, штекер просто не помещался в отверстие. Таким образом, использование этого принципа крепления избавляет нас от проблем несоответствия размеров.

Штекер для подключения 3.5 jack избавляет нас от лишних действий с обрезанием проводов. Теперь мы просто подключаем AUX удлинитель и это выглядит красиво :)


USB для обновления прошивки




Большой OLED дисплей и новое крепление





Крепление получилось, на мой взгляд, более удобное и красивое.
Дисплей теперь зажимается всего двумя винтами.
Также оно и универсальное, туда можно установить и маленький OLED дисплей от третьей версии блока управления.


Подключается к поворотным платформам


Управление через WiFi, используя WEB приложение



Теперь самая главная новость!
Помимо полноценного управления с помощью ИК пульта у поворотной платформы PhotoPizza, появилась возможность управляться с помощью веб приложения.


Приложение работает на любом устройстве и в любой операционной системе с современным браузером.

Вы можете управлять поворотным столом используя WINDOWS, Mac OS, Linux, ANDROID, IPHONE.

Блок управления подключается к вашей точке доступа и находится в вашей локальной сети. Все устройства, подключенные к этой сети, имеют доступ к управлению. Также точку доступа можно создать на телефоне, если по близости не окажется рабочего роутера.

Посмотреть на рабочее приложение можно по ссылке, попробуйте открыть его на телефоне и компьютере

remote.photopizza.org
